具有发热小、运行平稳、输出扭力大等特点;采用高规格柔性线缆,抗干扰强,使用更持久。
●最大保持扭力3.5Nm.
●额定电流4A.
●机身长95mm
●轴径14mm
数量
- +
支付方式:
微信支付
支付宝

在线选购

价格梯度:
1
¥359
2-9
¥343
10-24
¥328
>25:
更多需求
X

更多需求

如需技术支持或本地服务请拨打技术热线:4008855501,或联系当地经销商

  • 公司名称:
  • *联系人:
  • *电话:
  • *所在区域:
  • *需求内容:
提交申请
库存 : 8 月销量 : 0
发货日:48小时内
单价:¥359

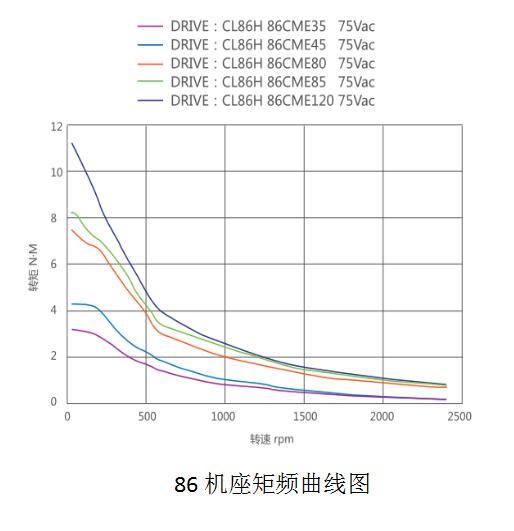

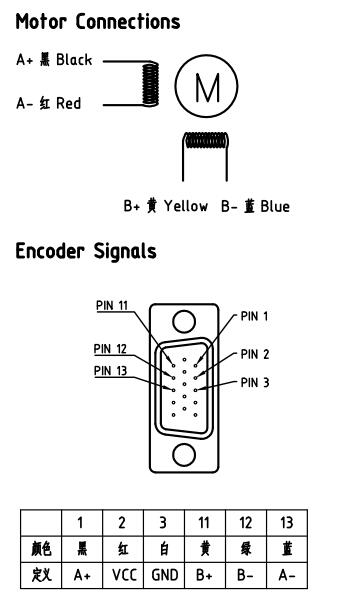

产品概述 尺寸说明 电气连接 矩频曲线 使用说明 资料下载 用户评价

   CME系列闭环步进电机,本体沿用了CM系列的设计,具有转矩大、发热小、平稳性好等特点,后端安装了安华高科技公司提供的4000ppr(脉冲每转)双通道光电编码器,可提供稳定可靠的位置反馈信号,需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸多优点。



产品特性
型号 86CME35 相数 2
机座 86 保持力矩(N.m) 3.5
定制类型 标准 电机机座(mm) 86
额定电流(A) 4A 步距角 1.8°
电阻(Ω) 0.42 电感(mH) 2.67
转子惯量(Kg·cm²) 1 定位力矩
绕线类型 建议使用电压(VDC) 60
电机重量(KG) 2 电机长度(mm) 95
电机轴径(mm) 14 电机键槽/平台 键槽5
前出轴(mm) 32 后出轴(mm) 0
电机出线类型 线缆 电机出线数目 4
电机出线长度(mm) 300 工作环境温度(℃) -10~50
IP防护等级 IP40 绝缘等级 B
认证类型 CE 推荐配套驱动器 CL86H
文件名称
文件类型
日期
下载
·86CME35 闭环步进3D模型
3D模型
2019-01-04
·86CME35 闭环电机2D图
2D图纸
2018-12-21
