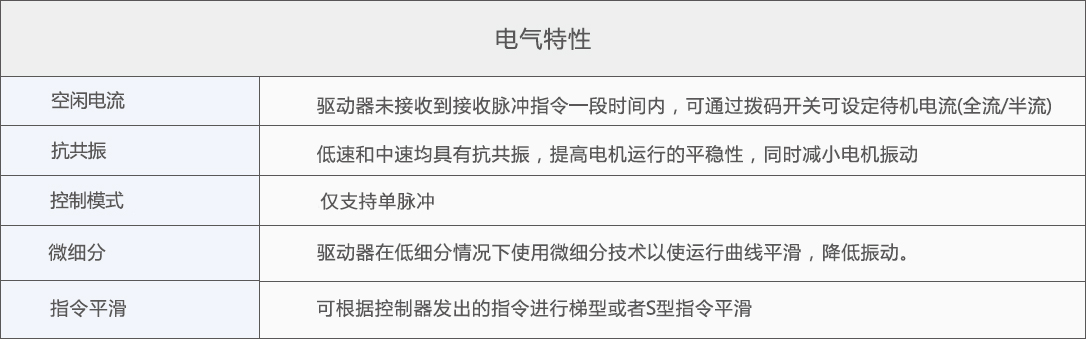

内置平滑滤波功能;超低振动噪声;参数自动整定功能;精密电流控制使电机发热大为降低;静止时电流自动减半。

● 适配57mm机座的开环步进电机
● 脉冲响应频率最高可达 200KHz
电流设定方便,可在 0.71-3.0A(峰值)间任意选择

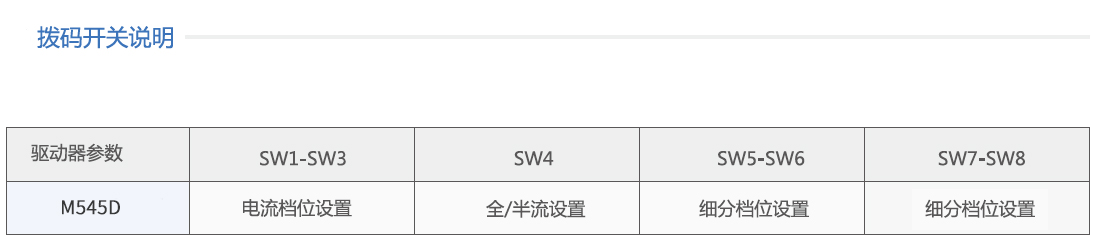

4 位拨码,可调 15 档细分(1 档保留)
● 带5/24V输入信号切换功能

具有过压、短路等保护功能

在线均为含税价

数量
- +
支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝

在线选购

价格梯度:
1-9
¥149
10-29
¥135
30-49
¥125
>100:
更多需求
X

更多需求

如需技术支持或本地服务请拨打技术热线:4008855501,或联系当地经销商

  • 公司名称:
  • *联系人:
  • *电话:
  • *所在区域:
  • *需求内容:
提交申请
库存 : 1119 月销量 : 246
发货日:48小时内
单价:¥149

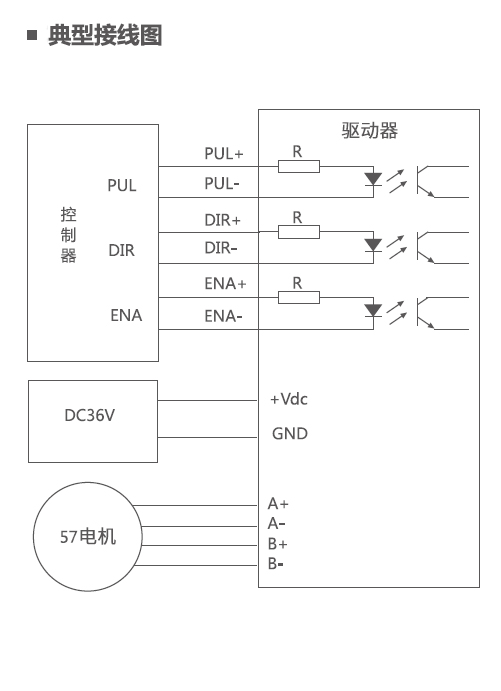

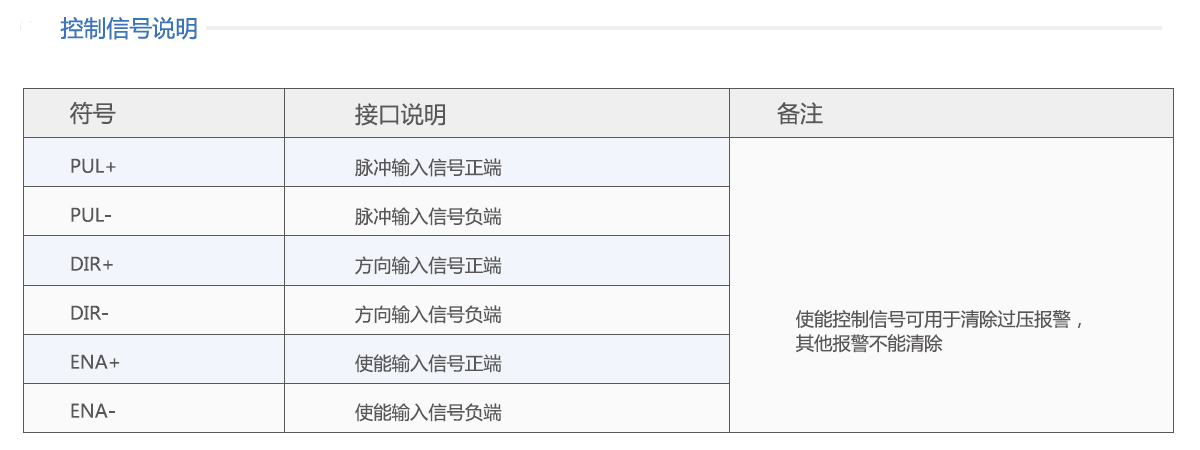

产品概述 尺寸说明 电气连接 矩频曲线 使用说明 资料下载 用户评价

M545D

雷赛低成本数字式两相步进驱动器

产品特性
型号 M545D
V4.0
相数 2
电流(A) 1.0~4.2 建议使用电压(VDC) 20~50

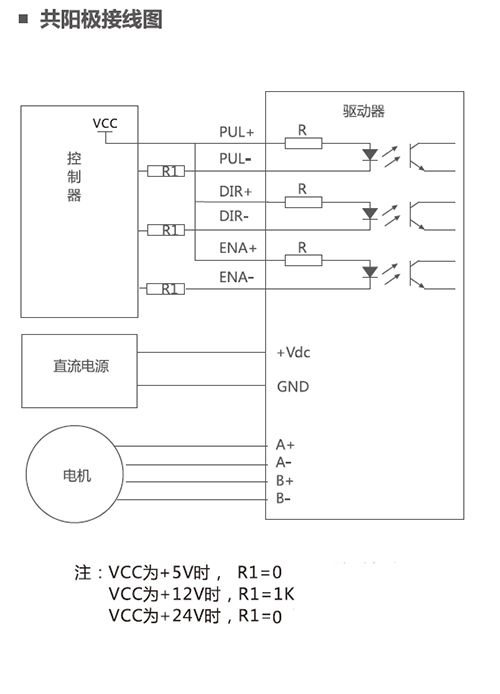

控制模式 脉冲 控制信号(V) 5/24
输入电压(V) 20~50 输出电流(A) 1.0~4.2

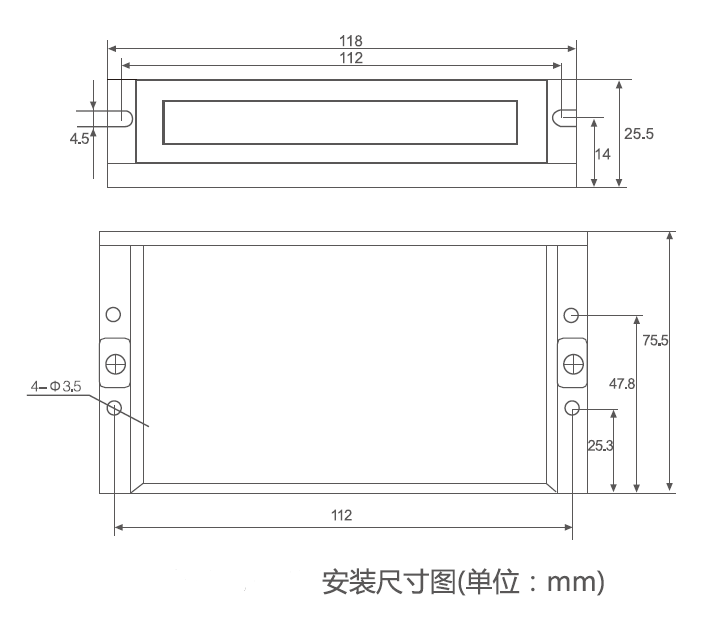

长 宽 高(mm) 118*75.5*25.5 低速抗振功能
抱闸输出 报警输出
到位信号输出 滤波功能 内置固定
5/24V输入信号选择 单双脉冲选择
调试端口 数字量输入
模拟量输入 重量(Kg) 0.2
安装方式 立式、卧式 工作环境温度(℃) 0~50
绝缘等级(MΩ) 100 认证类型

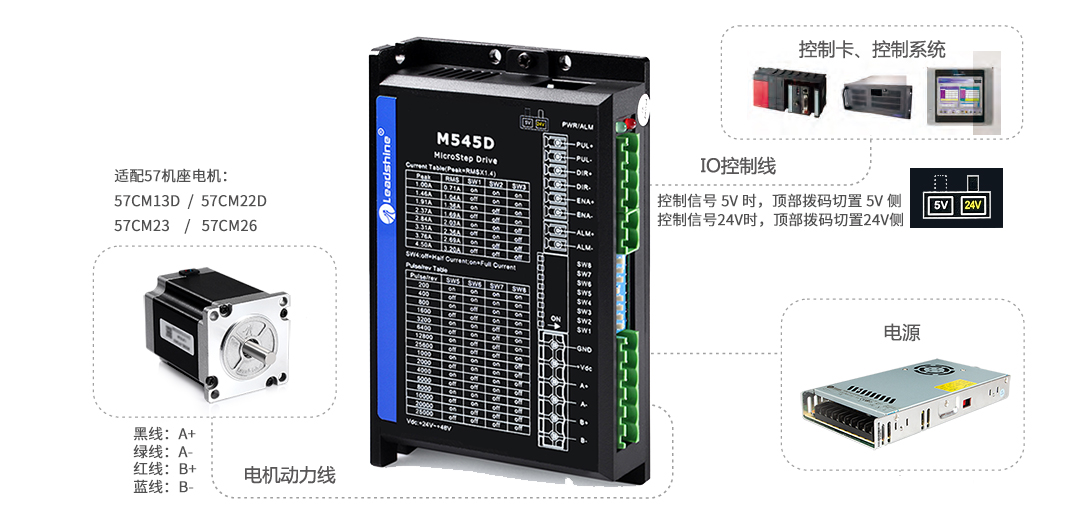

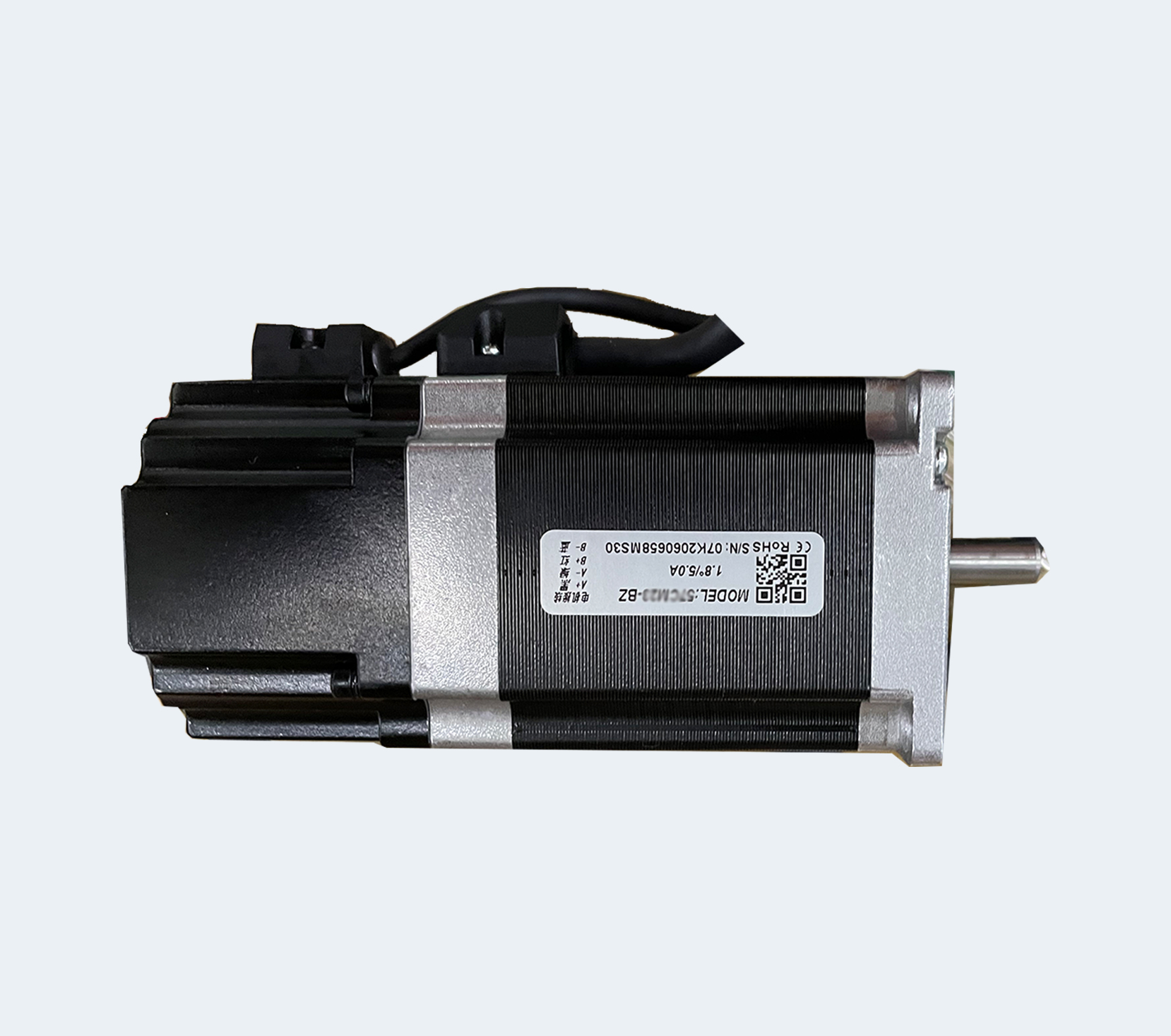

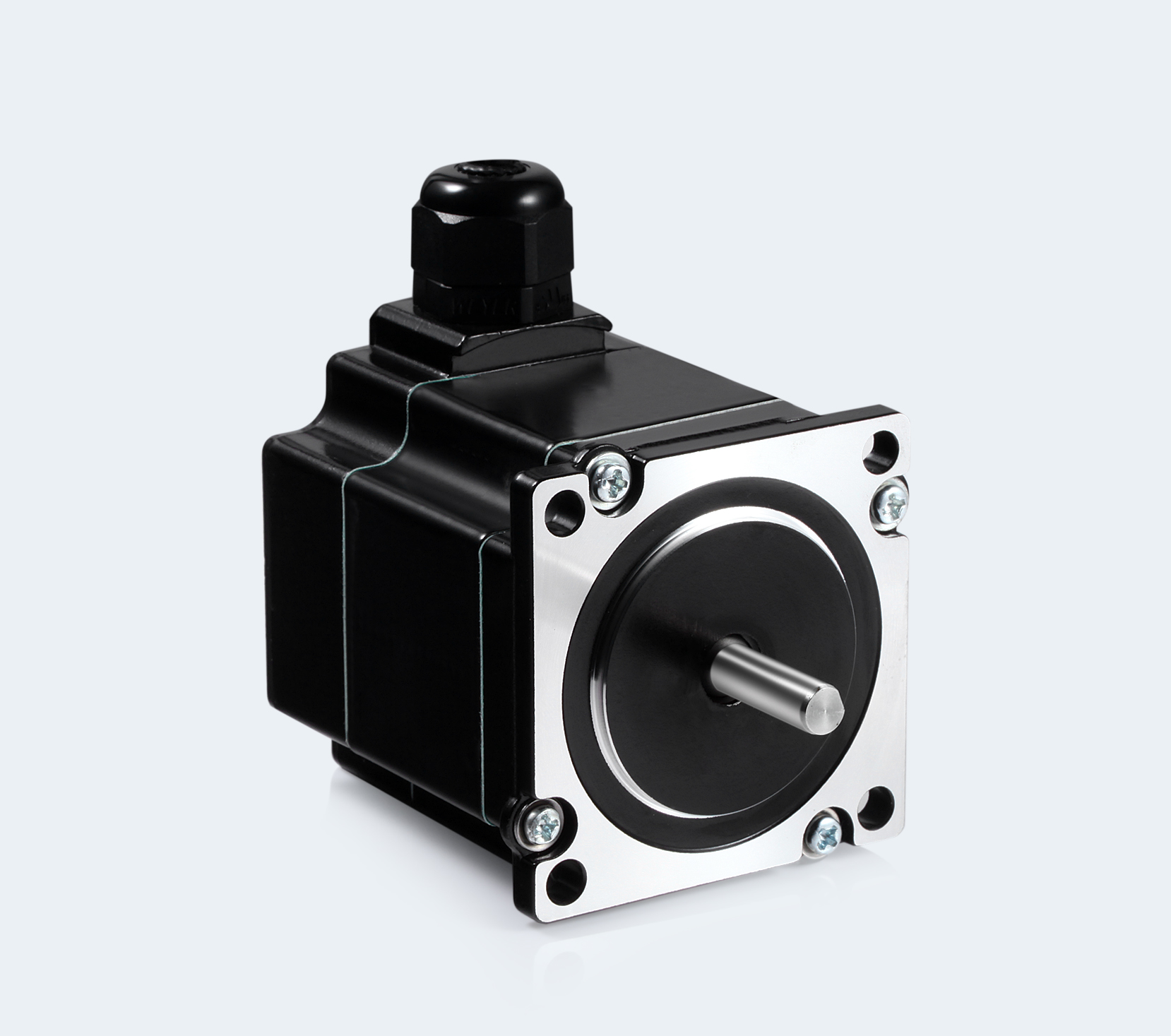

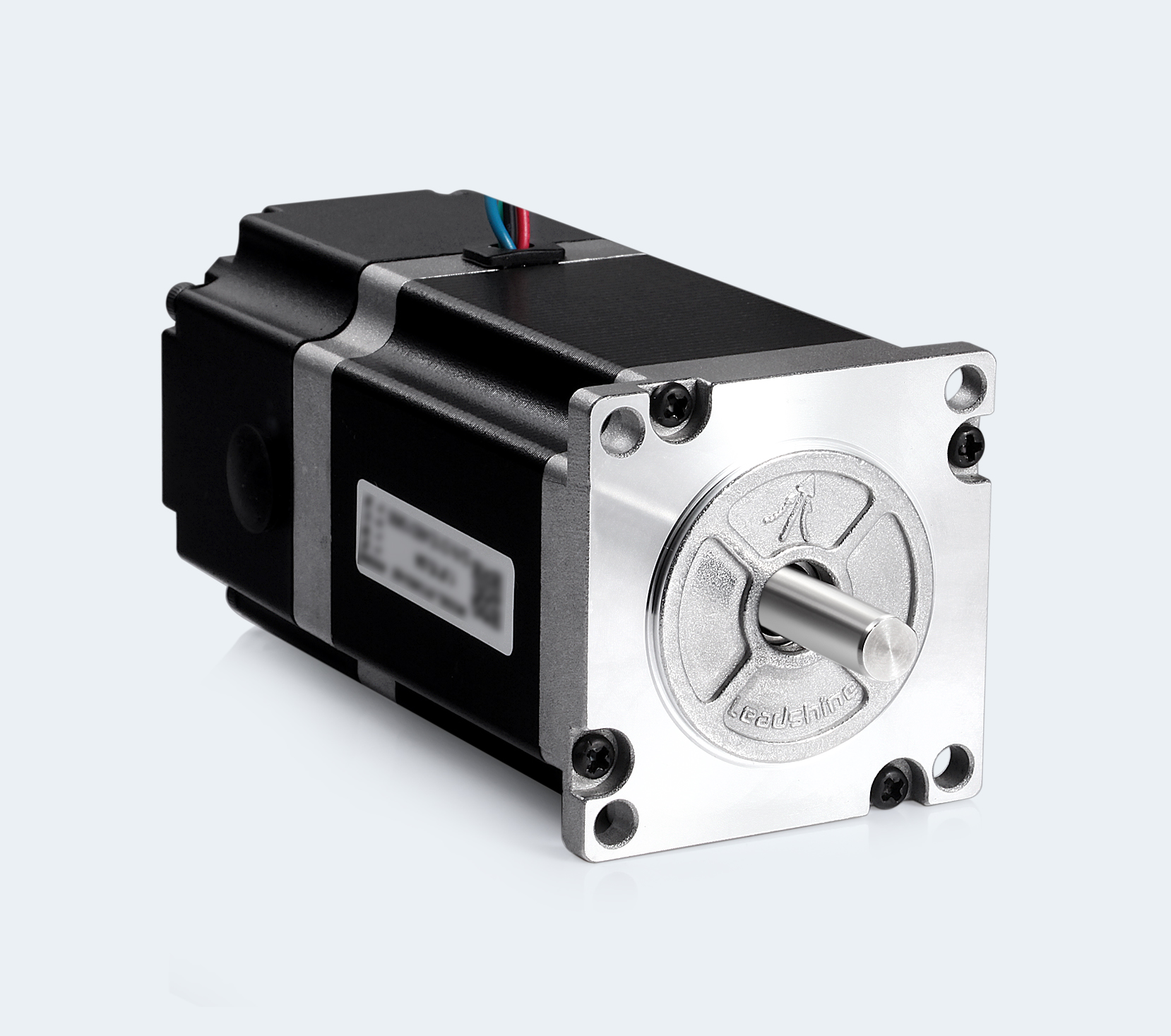

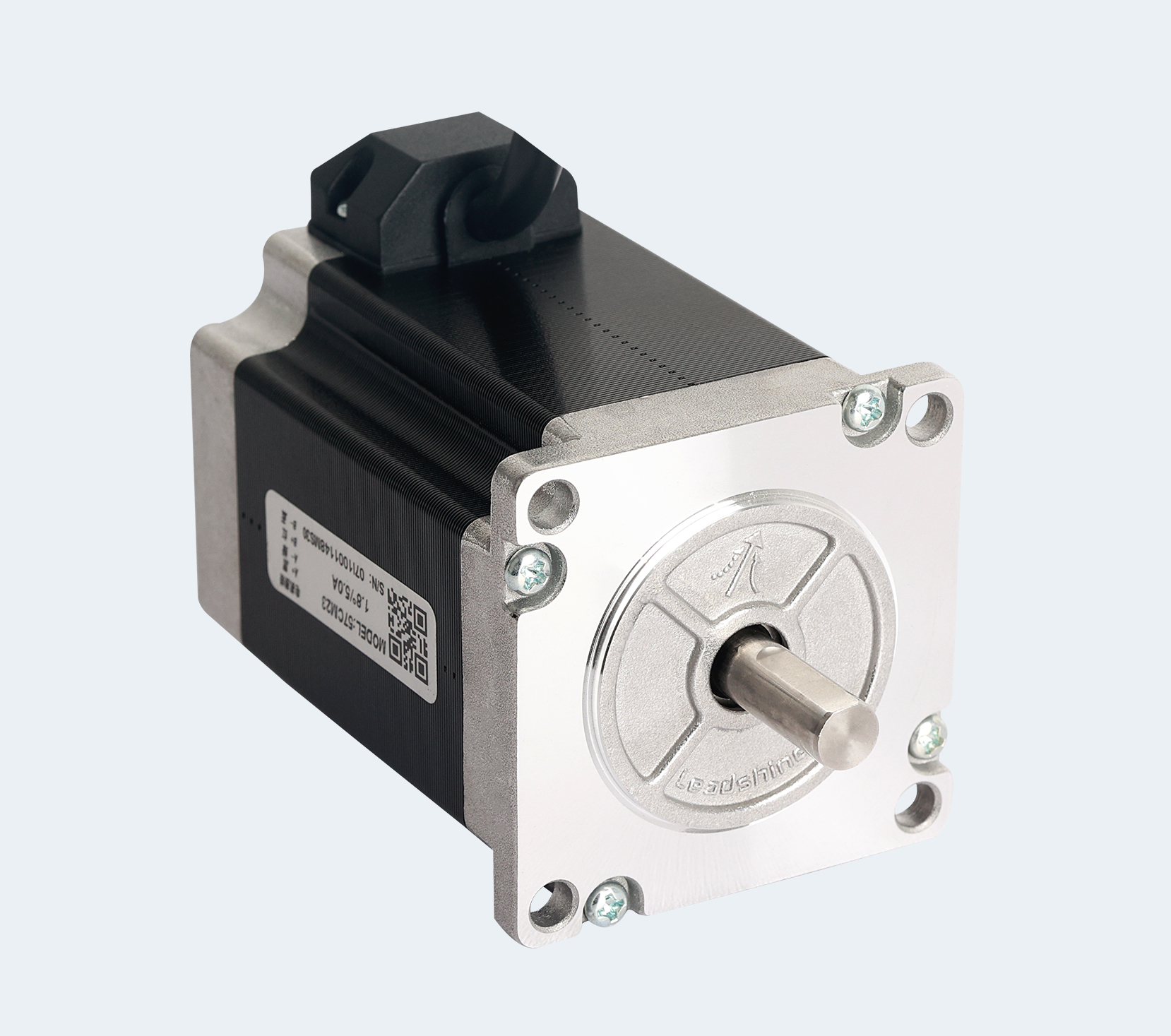

推荐配套电机 57CM13D / 57CM22D / 57CM23 / 57CM26 其他 57防水型和抱闸型电机均适配
替M542C





M545D是雷赛公司新推出的数字式两相步进电机驱动器,采用新一代32位DSP技术,用户可以设置8档细分以及8档电流,能够满足大多数场合的应用需要。由于采用内置内置平滑滤波,能够对加减速起到平滑作用,,低中高速运行平稳,噪音超小。驱动器内部集成了参数自动整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。
M545D是雷赛公司新推出的数字式两相步进电机驱动器,采用新一代32位DSP技术,用户可以设置8档细分以及8档电流,能够满足大多数场合的应用需要。由于采用内置内置平滑滤波,能够对加减速起到平滑作用,,低中高速运行平稳,噪音超小。驱动器内部集成了参数自动整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。
文件名称
文件类型
日期
下载
·D版驱动器说明书
产品手册
2023-12-14
·M545D(V4.0)使用说明书
产品手册
2021-04-22
·M545D 3D模型
3D模型
2020-08-21
