2.3N.m, 机身96.3, 轴径8, 轴长21

1、电机和驱动一体化,全新32位控制DSP芯片;
2、光耦隔离差分信号输入;
3、脉冲响应频率最高可达 200kHz,具有数字滤波功能;
4、每转脉设定:4 位拨码16档 200-51200 Pulse/r
5、高速加速能力提升,具有过流过压等保护功能;
6、电机和驱动一体化,增加抗干扰,节省接线;
●最大保持扭力2.3Nm.
●额定电流4.2A.
●机身长96.3mm
●轴径5mm平台4.5mm

在线均为含税价

数量
- +
支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝

在线选购

价格梯度:
1-9
¥415
10-29
¥395
>100:
更多需求
X

更多需求

如需技术支持或本地服务请拨打技术热线:4008855501,或联系当地经销商

  • 公司名称:
  • *联系人:
  • *电话:
  • *所在区域:
  • *需求内容:
提交申请
库存 : 92 月销量 : 0
发货日:48小时内
单价:¥415
产品概述 尺寸说明 电气连接 矩频曲线 使用说明 资料下载 用户评价

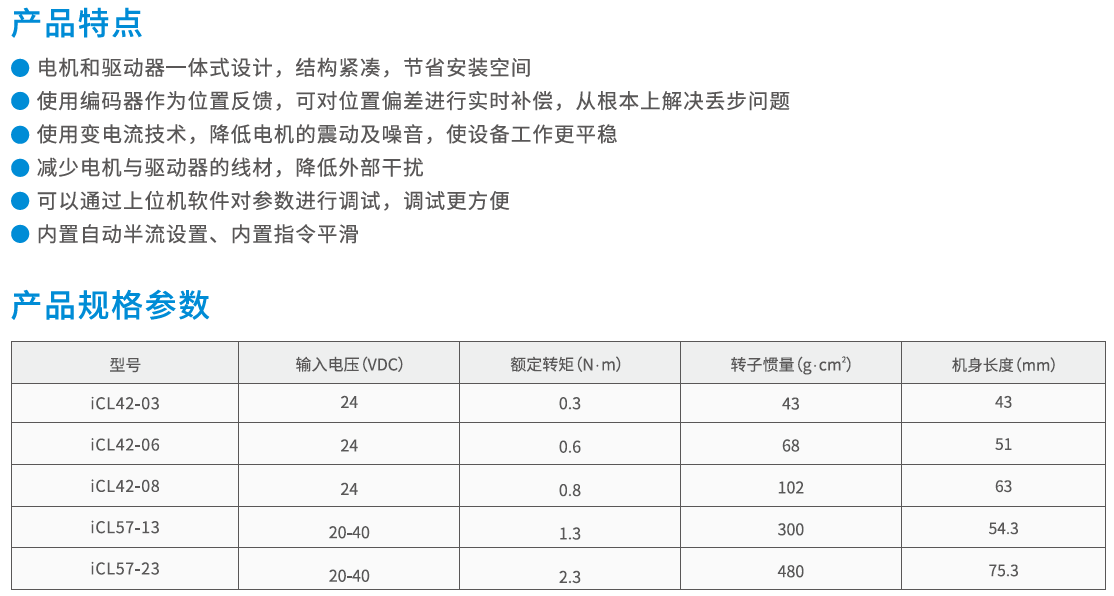

产品特性
型号 iCL57-23(V2.0) 相数 2
机座 57 保持力矩(N.m) 2.3
定制类型 脉冲型 电机机座(mm) 57
额定电流(A) 4.2 步距角 1.8°
电阻(Ω) 0.1 电感(mH) 2
转子惯量(Kg·cm²) 0.48 定位力矩
绕线类型 建议使用电压(VDC) 36
电机重量(KG) 1.2 电机长度(mm) 96.3
电机轴径(mm) 8 电机键槽/平台 平台7.5
前出轴(mm) 21 后出轴(mm) 0
电机出线类型 电机出线数目
电机出线长度(mm) 工作环境温度(℃) -10~50
IP防护等级 IP40 绝缘等级 B
认证类型 CE / RoHS 推荐配套驱动器 自带驱动器

文件名称
文件类型
日期
下载
·一体机矩频曲线图
矩频曲线图
2023-12-14
·2023新版调式软件
调试软件
2023-12-14
·脉冲型闭环步进一体机说明书
产品手册
2023-12-14
·步进一体机CE认证证书
CE认证
2023-12-14
·脉冲型闭环步进一体机2D图
2D图纸
2023-12-14
·脉冲型闭环步进一体机3D图
3D模型
2023-12-14
